Le classement IP détaille le degré de protection de votre produit contre l’intrusion et l'infiltration. Cela peut être causé par des éléments tels que la poussière, l’eau ou des contacts accidentels.
Les indices de protection des équipements
L'IP (indice de protection) d’un produit est calculé à partir de 2 variables : la protection solide et la protection liquide.
![indices de protection IP](https://www.ebds.eu/application/files/7417/2077/0550/IP_goutte_deau.jpg)
- Protection contre les particules solides : Le premier chiffre du code de classification IP1X (en gras) classifie la protection contre les objets solides. Cette protection a 6 variantes possibles, allant de 1 à 6 : plus le numéro de classement IP solide est élevé, plus le produit est protégé contre de plus petits objets solides (par exemple, un produit ayant une note de 1/6 est protégé contre le contact humain, alors qu’un produit ayant une note de 6/6 est protégé contre le contact de particules plus petites comme la poussière).
- Protection contre les liquides : Le deuxième chiffre du code de classification IPX0 (en gras) classifie la protection contre les liquides. Cette protection a 9 variantes possibles, allant de de 0 à 8 : plus le numéro de classement IP est élevé, plus le produit est protégé contre de plus grandes quantités d’eau (par exemple, un produit ayant une note de 0/8 n’a aucune protection contre l’eau, alors qu’un produit ayant une note de 8/8 est protégé contre l’immersion prolongée sous l’eau).
Remarque : ces deux classifications ne s’affectent pas entre elles.
L'IP de votre produit est fonction de l'application, c’est pourquoi il est impératif d’examiner où votre produit sera utilisé et quelles sont les spécifications dont vous disposez lorsque vous achetez ce dernier.
- Exemple de protection contre les particules solides : Si votre produit est destiné à être utilisé dans une usine, vous aurez besoin de la protection la plus élevée contre les solides, votre produit devra donc être classé IP6X : Cette note donne à votre produit la plus haute protection contre les particules solides, ce qui signifie que votre produit sera protégé contre les intrusions de ce genre lors de son utilisation.
- Exemple de protection contre les liquides : Si votre produit doit être utilisé sous l’eau, vous aurez besoin de la plus haute protection contre les liquides, votre produit devra donc être classé IPX8 : Cette note donne à votre produit une protection maximale contre les liquides, ce qui signifie que votre produit sera protégé contre les intrusions de ce genre lors de son utilisation.
Protection contre les particules / objets solides
La protection contre les particules / objets solides a un code couleur rouge. La gamme de couleurs va de 1 à 6, 1 étant la couleur la plus claire et 6 la couleur la plus foncée. Plus la couleur est foncée, plus le produit est protégé contre les particules solides.
![classement ip10](https://www.ebds.eu/application/files/3617/2077/0587/ip10.jpg)

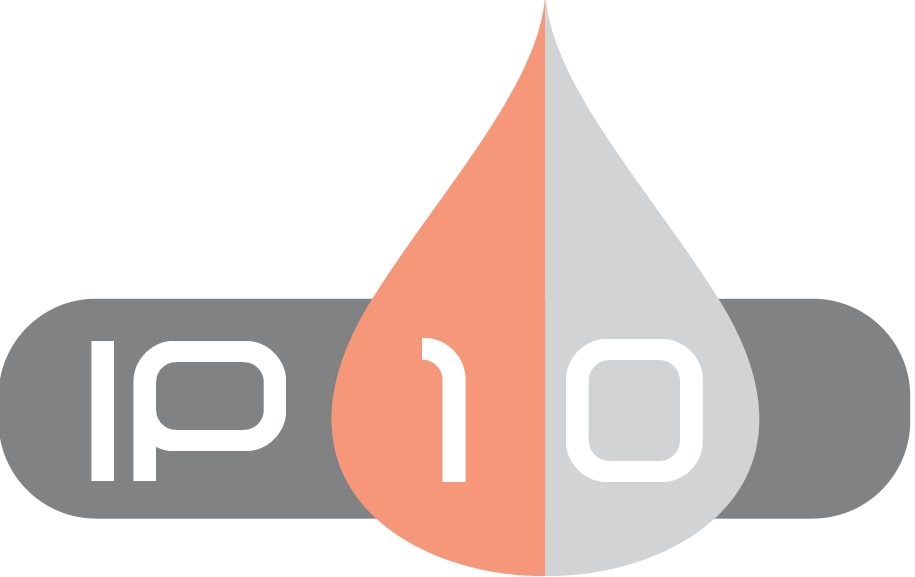

IP10
1- Protégé contre les objets solides de plus de 50mm (par exemple : contact accidentel avec les mains)
0- Pas de protection contre les liquides
![classement IP20](https://www.ebds.eu/application/files/2217/2077/0588/ip20.jpg)
IP20
2- Protégé contre les objets solides de plus de 12mm (par exemple : contact accidentel avec les doigts)
0- Pas de protection contre les liquides
![classement IP30](https://www.ebds.eu/application/files/5617/2077/0588/ip30.jpg)
IP30
3- Protégé contre les objets solides de plus de 2,5mm (par exemple : outils et fils)
0- Pas de protection contre les liquides
![classement IP40](https://www.ebds.eu/application/files/4317/2077/0589/ip40.jpg)
IP40
4- Protégé contre les objets solides de plus de 1mm (par exemple : outils, fils et petits fils)
0- Pas de protection contre les liquides
![classement ip50](https://www.ebds.eu/application/files/9717/2077/0591/ip50.jpg)

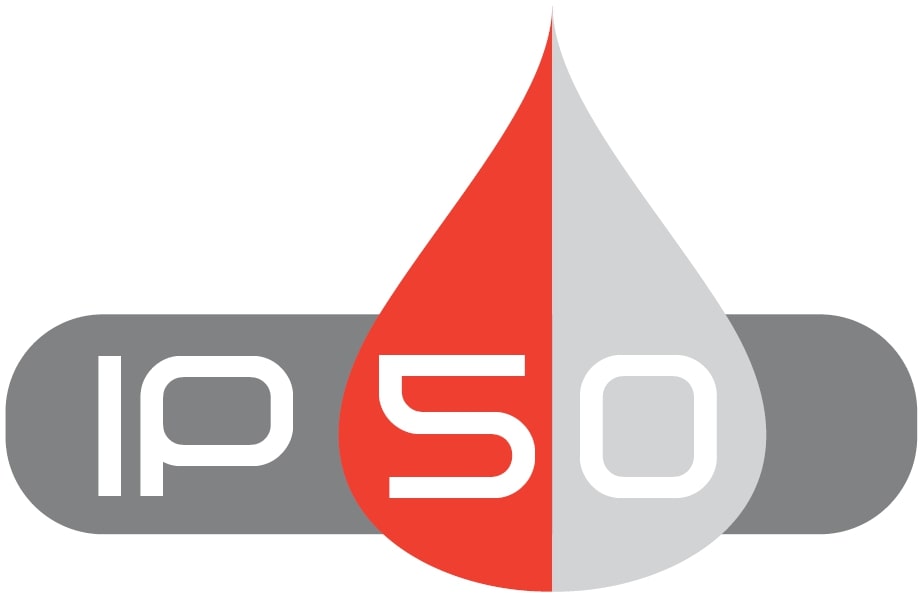

IP50
5- Protégé contre la poussière, pénétration limitée (pas de dépôt nocif)
0- Pas de protection contre les liquides
![classement IP60](https://www.ebds.eu/application/files/5317/2077/0591/ip60.jpg)
IP60
6- Totalement protégé contre la poussière
0- Pas de protection contre les liquides
Protection contre les liquides
La protection contre les particules liquides a un code couleur bleu. La gamme de couleurs va de 1 à 8, 1 étant la couleur la plus claire et 8 étant la couleur la plus foncée. Plus la couleur est foncée, plus le produit est protégé contre les particules liquides.
![classement IP61](https://www.ebds.eu/application/files/3817/2077/0812/ip61.jpg)

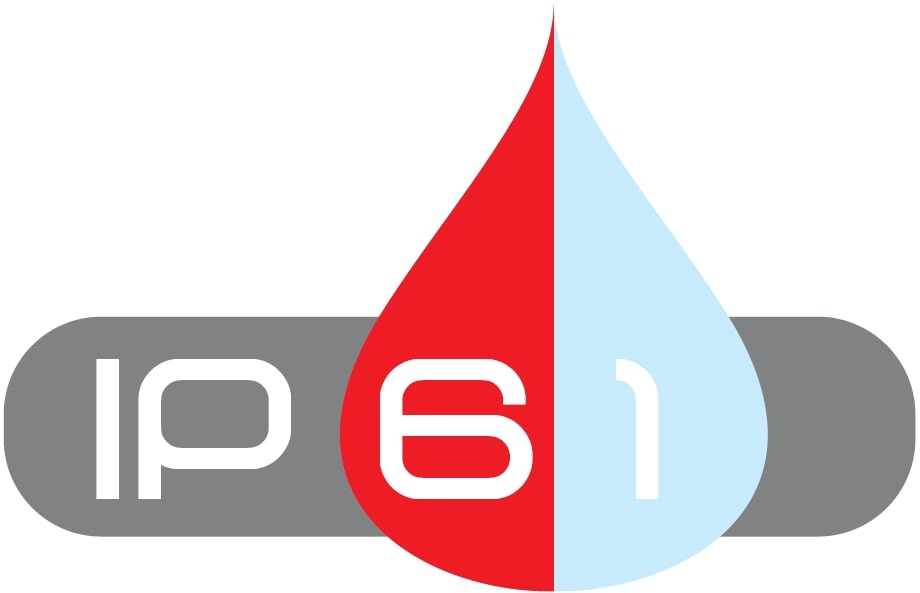

IP61
6- Totalement protégé contre la poussière
1- Protégé contre les chutes verticales de gouttes d'eau
![classement IP62](https://www.ebds.eu/application/files/2117/2077/0812/ip62.jpg)
IP62
6- Totalement protégé contre la poussière
2- Protégé contre les pulvérisations directes jusqu'à 15˚ depuis la verticale
![classement IP63](https://www.ebds.eu/application/files/1317/2077/0813/ip63.jpg)
IP63
6- Totalement protégé contre la poussière
3- Protégé contre les pulvérisations directes jusqu'à 60˚ depuis la verticale
![classement IP64](https://www.ebds.eu/application/files/2517/2077/0814/ip64.jpg)
IP64
6- Totalement protégé contre la poussière
4- Protégé contre les pulvérisations provenant de toutes les directions, infiltration limitée autorisée
![classement IP65](https://www.ebds.eu/application/files/2517/2077/0814/ip65.jpg)
IP65
6- Totalement protégé contre la poussière
5- Protégé contre les jets à basse pression si l'eau vient de toutes les directions, infiltration limitée autorisée
![classement IP66](https://www.ebds.eu/application/files/5517/2077/0815/ip66_copie.jpg)

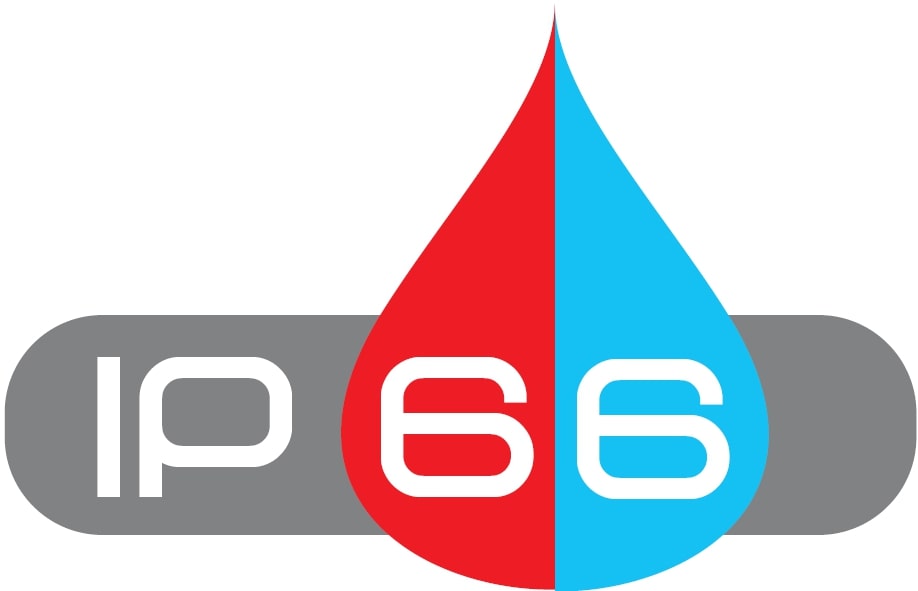

IP66
6- Totalement protégé contre la poussière
6- Protégé contre les forts jets d'eau (par exemple pour l'utilisation sur les ponts des navires), infiltration limitée autorisée
![classement IP67](https://www.ebds.eu/application/files/9317/2077/0815/ip67.jpg)
IP67
6- Totalement protégé contre la poussière
7- Protégé contre les effets de l'immersion temporaire entre 15cm et 1m. Durée de l'épreuve 30 minutes.
![classement IP68](https://www.ebds.eu/application/files/5217/2077/0815/ip68.jpg)

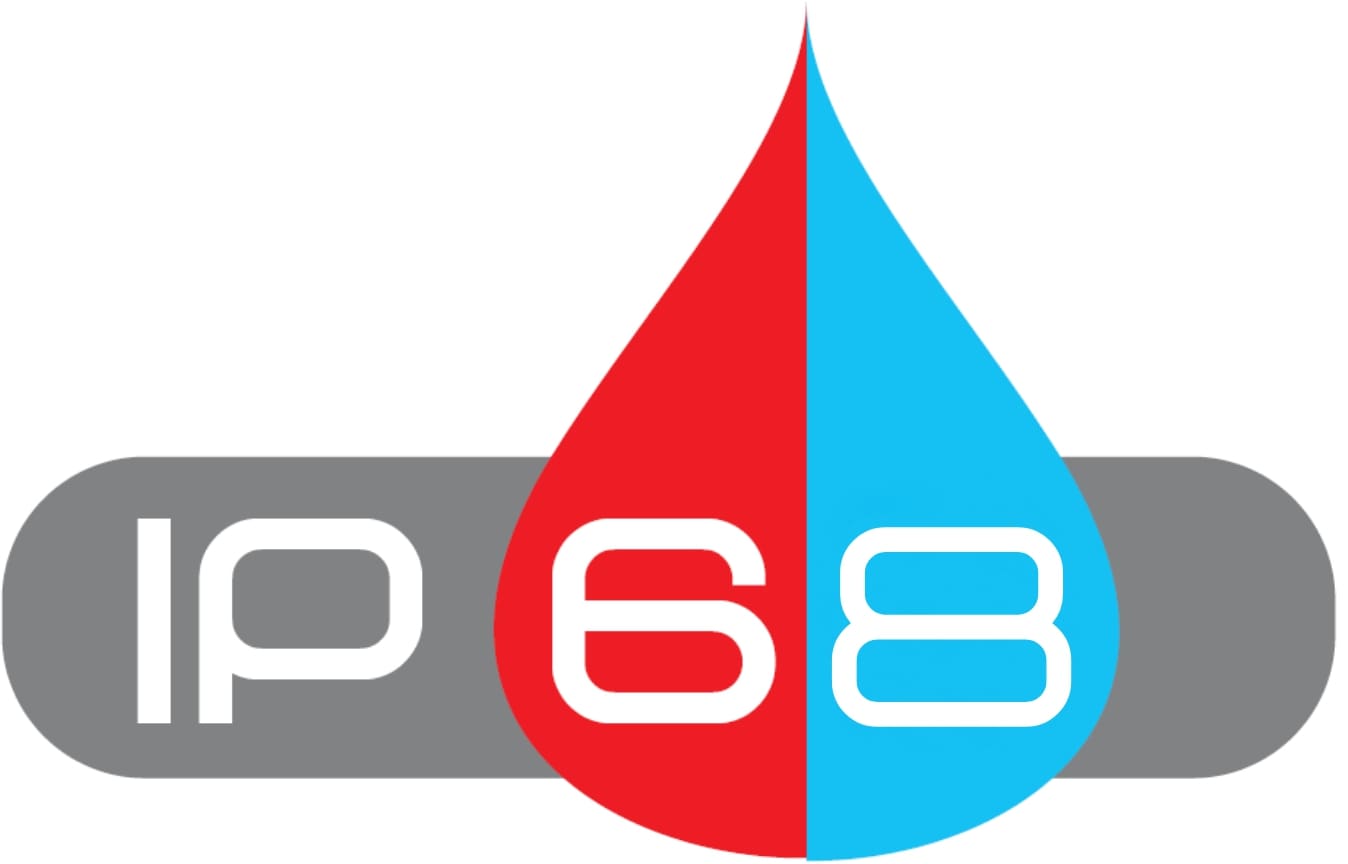

IP68
6- Totalement protégé contre la poussière
8- Protégé contre les longues périodes d'immersion sous pression
