Configuration des trames radio du RIPEX

Comment configurer les trames radio du modem RIPEX de Racom ?

L’ajustement de la taille des trames transmises est un paramètre clef pour améliorer la qualité d’un lien radio. Plus les trames sont courtes, plus le taux d’erreur est bas. Dans le cas d’une liaison radio avec une bonne qualité de signal, il n’y a que peu de problèmes.

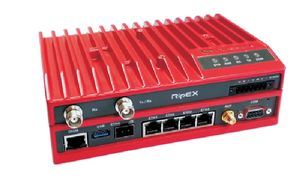

modem radio Ripex de Racom

Les trames radio du ripex

On estime qu’une trame de 800 caractères ou plus est une trame longue.

  • La trame radio ne peut excéder 1500 caractères. Les calculs statistiques indiquent qu’au-delà de 1500 caractères, le taux d’erreur s’envole. Les trames supérieures à 1500 caractères sont fragmentées.
  • Le paramètre MTU permet de raccourcir la trame radio :
    • MTU = Maximum Transmission Unit (taille maximale de la trame)
    • Valeur par défaut = 1500 (caractères)
    • Valeur maximale = 1500
    • Valeur minimale = 70

Baisser ce paramètre permet d’augmenter le taux de réussite de l’envoi des trames (baisse du nombre de trames erronées et donc répétées). Cela est utile en cas de signal limité en réception.

Données en provenance du port série

Paramètre FRAME CLOSING :

  • Valeur STREAM :
    • Dès le premier caractère reçu sur le port série, l’envoi est fait par la radio.
  • Valeur IDDLE :
    • Espace en nombre de caractères entre deux trames Série
    • Valeur par défaut = 5 (caractères)
    • Valeur maximale = 2000
    • Valeur minimale = 0

Paramètre MRU :

  • MRU = Maximum Reception Unit
  • Valeur par défaut = 1600 (caractères)
  • Valeur maximale = 1600
  • Valeur minimale = 0

Il s’agit de la longueur maximale d’une trame Série avant d’être envoyée vers la radio du modem. Si la valeur est à 1000, le modem va attendre d’avoir 1000 caractères d’une même trame avant d’envoyer des caractères vers la radio.

MRU et MTU sont indépendants, cela dit le MTU doit être logiquement supérieur ou égal au MRU.

Conclusion

Bien définir la taille maximale des trames permet d’augmenter la robustesse d’un lien radio. Il convient, surtout lors de trames Ethernet ou de longues trames Série, de bien ajuster les paramètres MTU, MRU et FRAME CLOSING.

D’autres paramètres permettent d’assurer un transfert de données efficace et optimisé :

  • FEC
  • OPTIMIZATION

Se reporter au manuel d’utilisation du RIPEX.
