Les connecteurs FAKRA ont été inventés pour répondre à des besoins spécifiques dans l'industrie automobile, notamment en matière de robustesse, de fiabilité et de standardisation des connexions filaires.
Introduction aux connecteurs FAKRA
Les connecteurs FAKRA (acronyme de FachKReis Automobil en allemand) sont des connecteurs de type SMB pouvant opérer jusqu'à 6GHz. Ces connecteurs sont intégrés dans des boîtiers en plastique comportant un dispositif de verrouillage permettant aux deux embouts de se clipser.

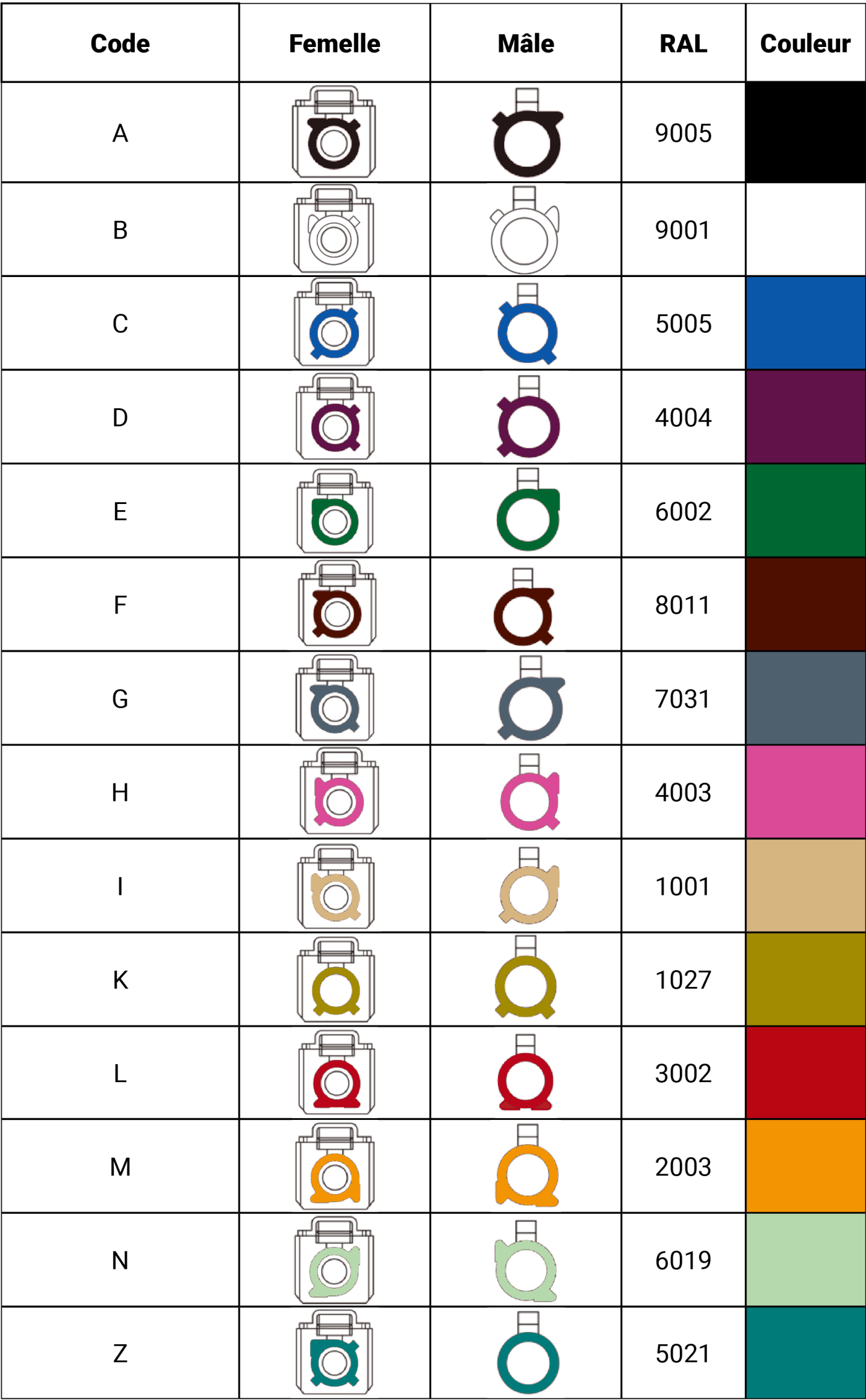

Les connecteurs FAKRA se déclinent en 14 configurations mécaniques différentes : Afin de simplifier leur identification, chaque connecteur a une lettre, une couleur et un détrompeur qui lui sont attribués (voir tableaux ci-dessous).
Les connecteurs de type FAKRA sont très utilisés dans l'industrie du transport car ils répondent aux exigences mécaniques de ce secteur. En effet, ils peuvent être utilisés pour de nombreuses applications (communication cellulaire, navigation GPS, radio par satellite...) et leur système de verrouillage apporte une sécurité, ce qui permet aux connecteurs FAKRA de supporter les vibrations créées par le fonctionnement des véhicules.
De plus, les connecteurs FAKRA ont une composition géométrique peu complexe et sont donc simples à produire, contrairement à d'autres connecteurs (HSD par exemple) aussi utilisés dans l'industrie du transport.
Le rôle des connecteurs FAKRA et leur demande ne cessent de croître. Ceci est notamment dû au développement des voitures connectées. Chez EBDS, nous vous proposons des câbles sur-mesure avec connecteurs FAKRA afin de répondre à tous vos besoins.
#1 : La couleur
FAKRA-A-f
FAKRA-A-m
FAKRA-B-f
FAKRA-B-m
FAKRA-C-f
FAKRA-C-m
FAKRA-D-f
FAKRA-D-m
FAKRA-E-f
FAKRA-E-m
FAKRA-F-f
FAKRA-F-m
FAKRA-G-f
FAKRA-G-m
FAKRA-H-f
FAKRA-H-m
FAKRA-I-f
FAKRA-I-m
FAKRA-K-f
FAKRA-K-m
FAKRA-L-f
FAKRA-L-m
FAKRA-M-f
FAKRA-M-m
FAKRA-N-f
FAKRA-N-m
FAKRA-Z-f
FAKRA-Z-m
