Jarretières sur-mesure

Introduction aux jarretières

Les jarretières sont des petits câbles ou cordons de moins de 50 cm.

Ils permettent de faire le lien entre un équipement et un câble plus long et plus épais.
Il permet d’ajouter une jonction flexible pour ainsi éviter l’arrachement du connecteur sur l’équipement. Les jarretières sont généralement des câbles de type 240, souple et relativement court pour diminuer les pertes au maximum tout en protégeant la connectique de vos équipements. Nous disposons d’une large gamme de jarretières standard allant de 10 à 50 cm avec des connecteurs parmi les plus communs : SMA, RPSMA, N, …

Sachez que nous concevons également des jarretières sur-mesure. Si votre installation ou votre projet requiert des connecteurs particuliers ou une longueur précise, nous sommes là pour vous. Notre stock et notre expertise nous permettent de fabriquer des cordons flexibles sur-mesure pour vous ou vos clients. Pour répondre à vos demandes, voici les informations dont nous avons besoin :

  • Connecteur A
  • Connecteur B
  • Longueur du câble
jarretieres sur mesure

jarretières sur mesure

En complément des équipements actifs, des antennes associées et des câbles standard, EBDS peut réaliser vos câbles sur mesure. Tous les câbles sont testés et conçus selon vos besoins. Ils peuvent être livrés en express à la demande.

choisir son câble

Notre tarif est indépendant des connecteurs choisis. Il est basé sur 2 paramètres :

  • Forfait fixe de réalisation
  • Prix au mètre selon le type de câble

pertes des jarretières

Type de câble  Diamètre Poids / m Pertes par 100m
150MHz 450MHz 900MHz 1500MHz 1800MHz 2000MHz
Type 195 Souple 4,95 mm 33 g 17,3 dB 30,4 dB 36,5 dB 56,7 dB 62,4 dB 65,9 dB
Type 240 Souple 6,10 mm 50 g 9,9 dB 17,3 dB 24,8 dB 32,4 dB 35,6 dB 37,7 dB

caractéristiques des jarretières

  Câble type 195 Câble type 240
Conducteur interne

Cuivre nu toronné (0,97 mm)

Cuivre solide
Diélectrique physique

Mousse de polyéthylène (2,79 mm)

Mousse de polyéthylène (3,81 mm)

Conducteur externe

Feuilles d’aluminium Aluminium et cuivre
Couverture Elastomère thermoplastique noir (4,95mm) Polyéthylène noir (6,10 mm)
Rayon de courbure (statique) 12,4 mm 15,25 mm
Rayon de courbure (flexion) 49,5 mm 61 mm
Poids 33g /m 50g /m
Impédance 50 Ohms 50 Ohms
Fréquence maximale  11Ghz 11Ghz
Capacitance 79,7 pF / m 79,4 pF / m
Température de fonctionnement  40 C à +85 C -40°C à +85°C
Vitesse de propagation 80% 84%
Tension de tenue  1000 Volts RMS 1500 Volts RMS

Composition des jarretières

composition des jarretières type 195
câble type 195
composition câble 195
composition des jarretières type 240
câble type 240
composition câble type 240

connecteurs courants

types de connecteurs

Pour information : tous les connecteurs sont compatibles avec les câbles type 240.

nos connecteurs

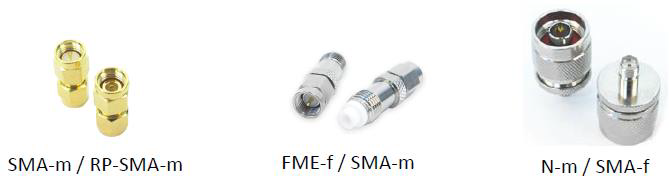

exemples d'adaptateurs
