- Testeur de câbles et antennes
- Fréquences : 100KHz à 500MHz
- Ecran haut contraste 200*200 pixels
- Stock jusqu'à 24 slots
- Connecteur UHF-f (SO-239)
- Connexion PC et charge via USB-C
- Bluetooth BLE 4.2
- Température de fonctionnement : -15 à 40°C
Description

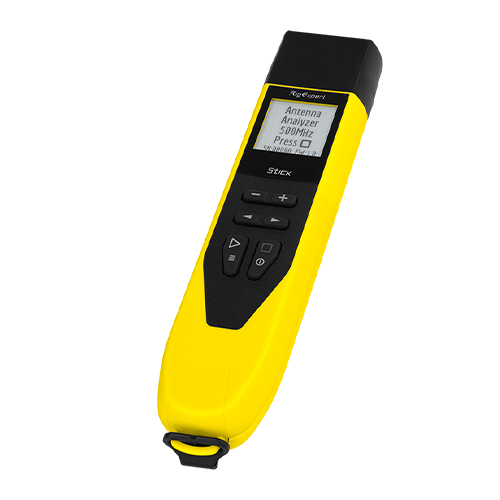

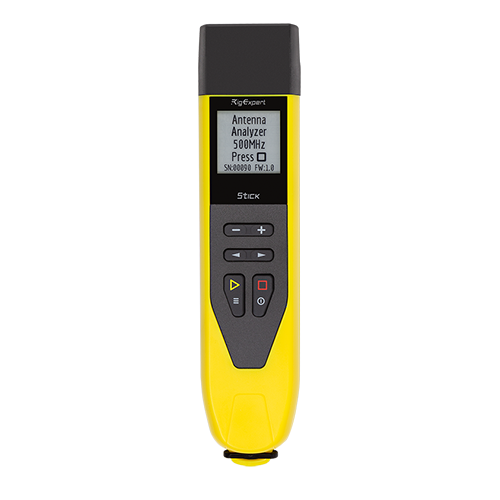

Le Stick-500 de Rigexpert est un testeur de câbles et d'antennes allant de 100KHz à 500MHz. Il dispose d'un écran E-ink et d'un format compact.
Le Stick-500 est un outil permettant de tester l'efficacité et la performance des antennes et de vérifier le bon fonctionnement des câbles.

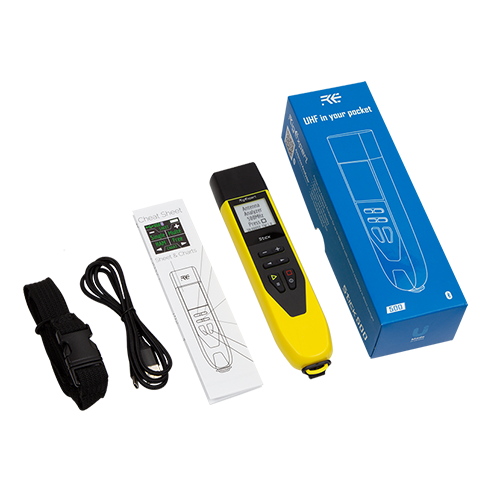

Le Stick-500 peut être utilisé avec l'application mobile via Bluetooth pour récupérer les données. La mémoire du testeur a la capacité d'enregistrer jusqu'à 24 analyses. Il est livré avec un kit complet comprenant :
- Testeur
- Adaptateur N vers UHF
- Câble USB C
- Cordon
Fonction
Analyse continue :
- Analyse continue durant 16 heures d'affilées
Application
Le STICK-500 RigExpert permet d'effectuer différents types de mesures et d'obtenir des informations détaillées :
- Multé (vérification rapide des antennes multibandes)
- HAM (vérification rapide d'une antenne monobande)
- Single (mesure SWR, Z, R, X, C, L, RL, Magnitude, Phase)
- TDR (distance au défaut)
- Diagramme de TOS, diagramme de perte de retour, diagramme de RX
- Mode d'étalonnage OSL
- Analyse des câbles (StubTuner, longueur de câble, impédance, contrôle de perte)
Caractéristiques techniques
| Alimentation | Batterie |
|---|---|
| Analyses exportables | 24 |
| Analyses stockables | 24 |
| Connecteur | UHF-f |
| Contenu du kit | 1 x Testeur STICK-500, 1 x câble USB-C |
| Dimensions | 185 x 40 x 33 mm |
| Fréquences | 0-500 MHz |
| Langues | Anglais, Japonais |
| Poids | 185g |
| Port USB | 1 x USB-C |
| Technologies | Bluetooth (2,4GHz), UHF |
| Température de fonctionnement | -15°- 40 °C |
| Types d'analyse | Graphiques R, X,, ROS/TOS (SWR) |
