Testeur de câbles et antennes

RigExpert RIG-AA-650-ZOOM

Analyse SWR, impédance, atténuation, adaptation. Fréquences : 100 KHz à 650 MHz

  • Testeur de câbles et antennes
  • Fréquences : 100 KHz à 650MHz
  • Analyse SWR, impédance, atténuation, adaptation
  • Connectivité à l'application mobile directement via BLE
  • Stock jusqu'à 100 slots
  • Connecteur N-femelle
  • Température de fonctionnement : 0 à 40°C

Description

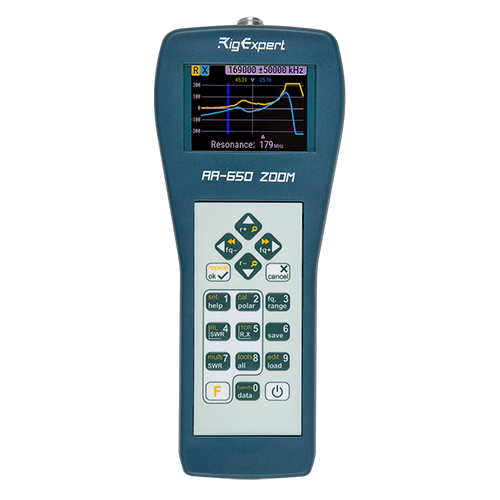

Le AA-650-ZOOM de Rigexpert est un testeur de câbles et d'antennes allant de 100KHz à 650MHz. Il dispose d'un écran TFT couleur 320 x 240.

Le AA-650-ZOOM est un outil permettant de tester la bonne installation d'une antenne afin d'en contrôler l'efficacité, la performance ainsi que le bon fonctionnement des câbles.

La mémoire du testeur a la capacité d'enregistrer jusqu'à 100 analyses.

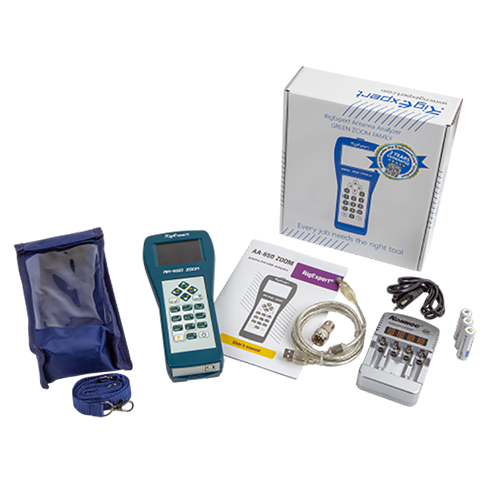

Le testeur est livré avec un kit complet comprenant :

  • Testeur
  • Adaptateur N vers UHF
  • Câble USB B
  • Piles rechargeables
  • Chargeur de piles

Fonction

Le AA-650-ZOOM de RigExpert dispose de nombreuses fonctions permettant de réaliser différentes analyses :

  • Analyse continue durant 4 heures d'affilée
  • TOS à une ou plusieurs fréquences
  • TOS, perte de retour, R, X, |Z|, L, C à une seule fréquence
  • Diagramme de Smith, 20 à 500 points
  • Diagramme d'affaiblissement de retour, 20 à 500 points.
  • Outils pour les câbles (Facteur de vitesse et mesure de la longueur de câble, accordeur de stub, Diagramme d'affaiblissement de câble, diagramme d'impédance de câble)
  • Carte TDR (réflectomètre à domaine temporel)

Application

  • Dispositif universel pour tester les antennes et les lignes d'alimentation d'antennes sur les bandes de 0 à 650MHz
  • Tests rapides d'antennes et de câbles RF
  • Comparer les caractéristiques d'une antenne avant et après des évènements spécifiques (pluie, ouragans...)
  • Mesure les pertes liées au câble ainsi que son impédance
  • Capable de traduire des mesures en graphique
  • Mesure la capacité et l'inductance des charges réactives
  • Bouton d'aide intégré
  • Communication en BLE à l'application mobile
  • Mesure les paramètres d'un câble

Caractéristiques techniques

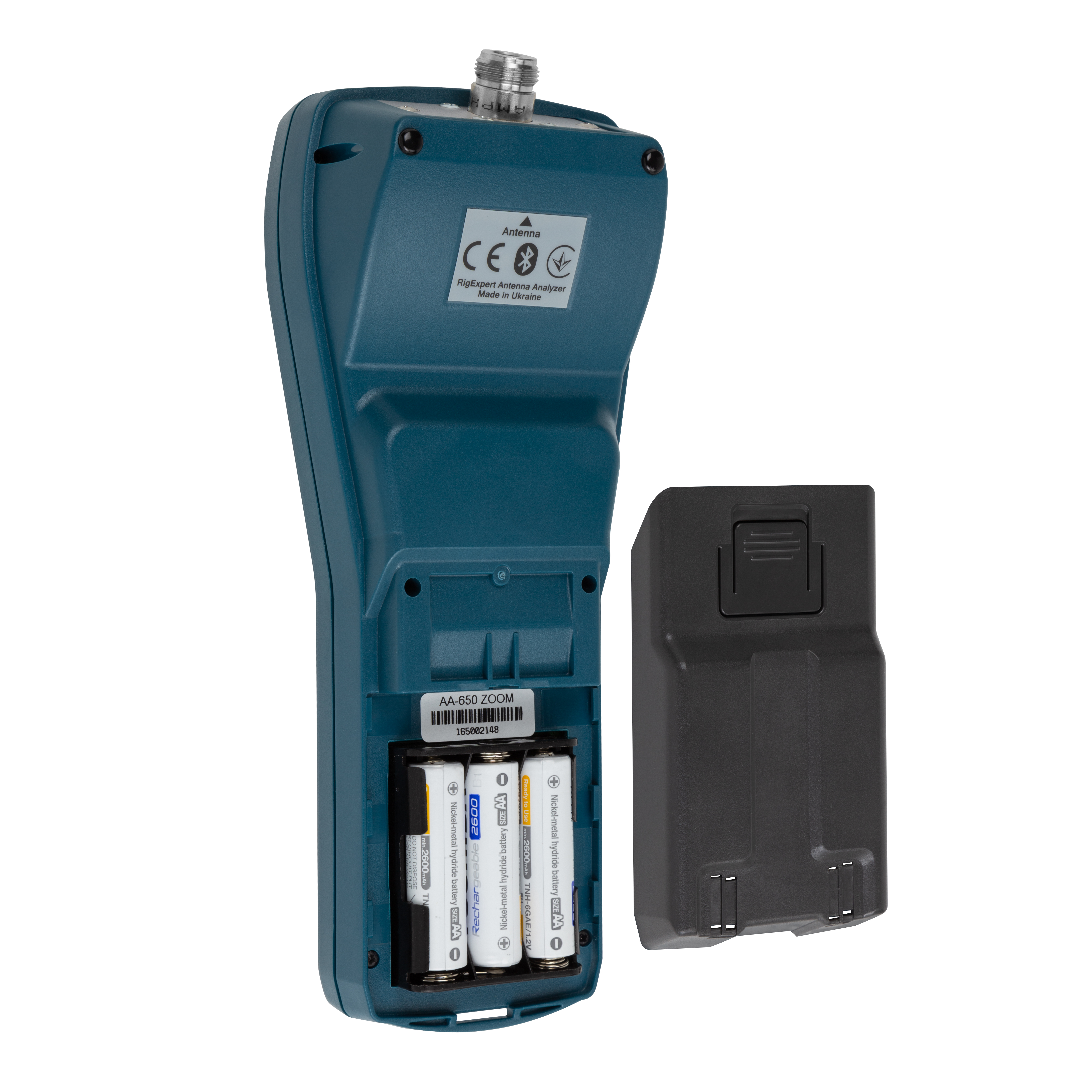

Alimentation Sur piles
Analyses exportables 100
Analyses stockables 100
Autonomie maximale 2 jours
Connecteur N-f
Contenu du kit 1 x Testeur AA-650-ZOOM, 1 x Chargeur de piles, 1 x Câble USB-B, 1 x Adaptateur N vers UHF, Piles rechargeables
Dimensions 100 x 230 x 55 mm
Fréquences 0-650 MHz
Langues Anglais, Japonais, Ukrainien, Polonais
Poids 236g
Port USB 1 x USB-B
Technologies Bluetooth (2,4GHz), UHF
Température de fonctionnement 0° à 40°C
Types d'analyse Abaque de Smith, Graphiques R, X,, Impédance, ROS/TOS (SWR)
