- Testeur de câbles et antennes
- Fréquences : 100 KHz à 2000MHz
- Analyse SWR, impédance, atténuation, adaptation
- Connectivité à l'application mobile directement via BLE
- Stock jusqu'à 250 slots
- Connecteur N-femelle
- Température de fonctionnement : 0 à 40°C
Description

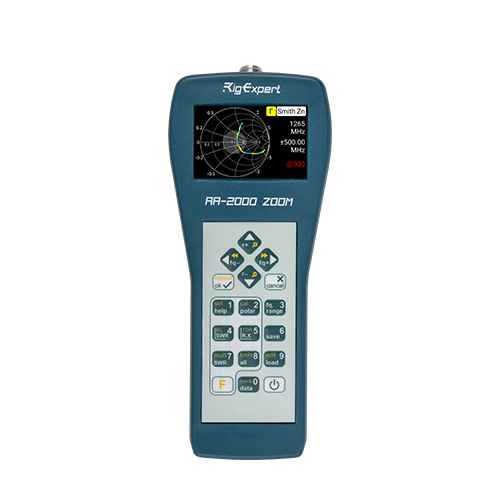

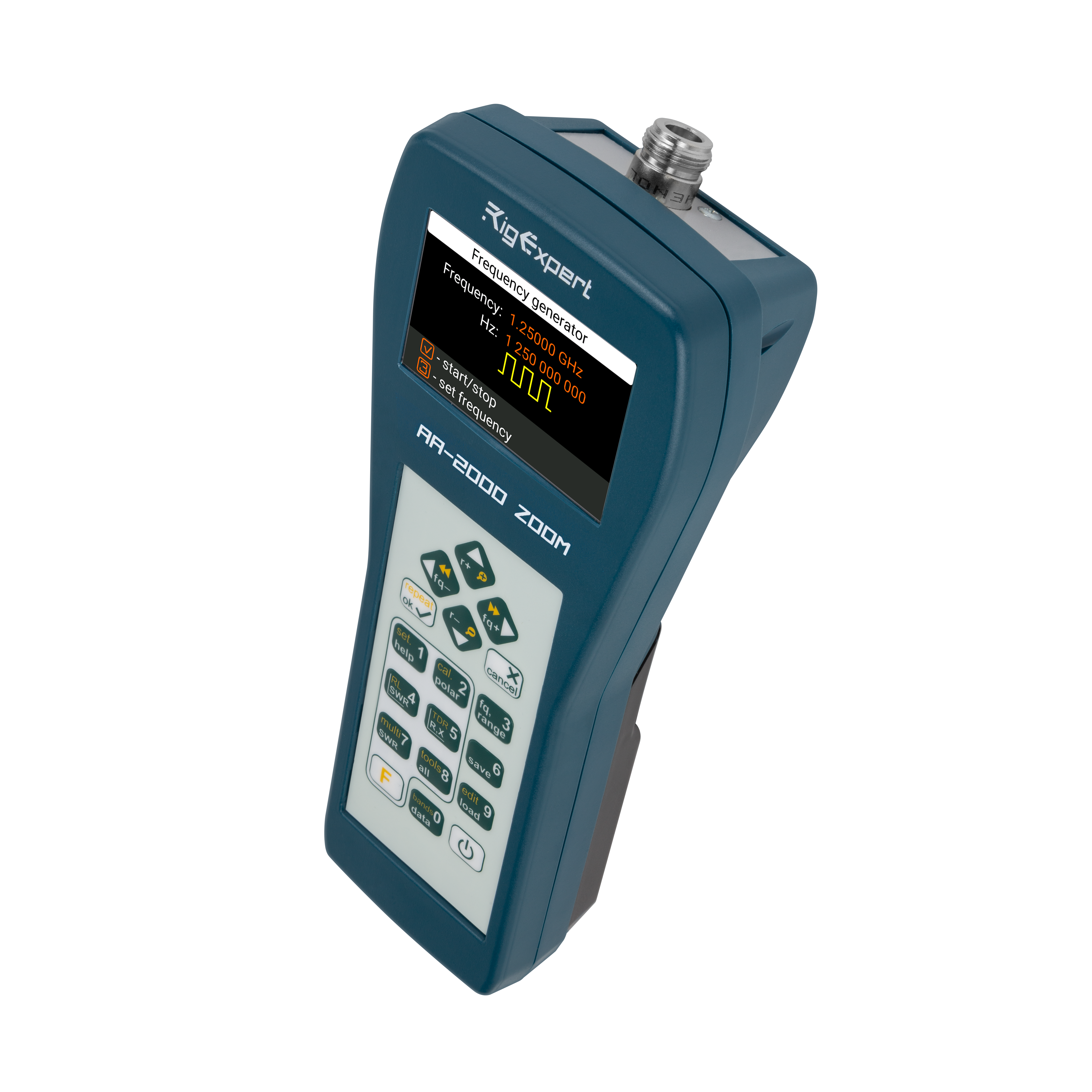

Le AA-2000-ZOOM de Rigexpert est un testeur de câbles et d'antennes allant de 0 à 2000MHz.

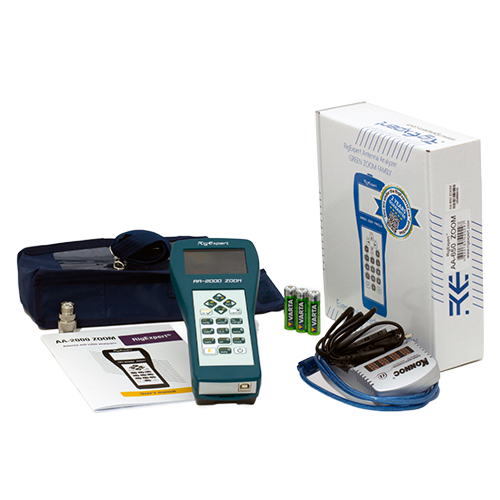

Le AA-2000-ZOOM est un outil permettant de tester la bonne installation d'une antenne afin d'en contrôler l'efficacité, la performance ainsi que le bon fonctionnement des câbles. Il permet d'enregistrer jusqu'à 250 analyses. Le testeur est livré avec un kit complet comprenant :
- Testeur
- Adaptateur N vers UHF
- Câble USB-B
- Piles rechargeables
- Chargeur de piles
Fonction
Le AA-2000-ZOOM de RigExpert dispose de nombreuses fonctions permettant de réaliser différentes analyses :
- Analyse continue durant 5 heures d'affilée
- Multé (vérification rapide des antennes multibandes)
- TOS, R X, RL
- Diagrammes de Smith
- MultiSWR (TOS sur cinq fréquences choisies en même temps)
- Outils pour les câbles (Facteur de vitesse et mesure de la longueur de câble, accordeur de stub, Diagramme d'affaiblissement de câble, diagramme d'impédance de câble)
- Carte TDR (réflectomètre à domaine temporel)
Application
- Dispositif universel pour tester les antennes et les lignes d'alimentation d'antennes sur les bandes de 0 à 2000MHz
- Tests rapides d'antennes et de câbles RF
- Mesure de la longueur et du facteur de vélocité d'un câble
- Configuration de segments de câble coaxial coupés à des longueurs correspondant à 1/4-λ ou 1/2-λ
- Mesure des paramètres de RF tels que le transformateur et la trappe
- Comparer les caractéristiques d'une antenne avant et après des évènements spécifiques (pluie, ouragans...)
- Mesure les pertes liées au câble ainsi que son impédance
- Capable de traduire des mesures en graphique
- Mesure la capacité et l'inductance des charges réactives
- Bouton d'aide intégré
- Communication en BLE à l'application mobile
- Mesure les paramètres d'un câble
- Fonctionne sur piles rechargeables allant de 1,2 à 3,7V
Caractéristiques techniques
| Alimentation | Sur piles |
|---|---|
| Analyses exportables | 250 |
| Analyses stockables | 250 |
| Autonomie maximale | 2 jours |
| Connecteur | N-f |
| Contenu du kit | 1 x Testeur AA-2000-ZOOM, 1 x Chargeur de piles, 1 x Câble USB-B, 1 x Adaptateur N vers UHF, Piles rechargeables |
| Dimensions | 230 x 100 x 55 mm |
| Fréquences | 0-2000 MHz |
| Langues | Français, Anglais, Espagnol, Allemand, Portugais, Italien, Japonais, Ukrainien |
| Poids | 650g |
| Port USB | 1 x USB-B |
| Technologies | Bluetooth (2,4GHz), UHF |
| Température de fonctionnement | 0° à 40°C |
| Types d'analyse | Abaque de Smith, Graphiques R, X,, ROS/TOS (SWR) |
