Testeur de câbles et antennes

RigExpert RIG-AA-1500-ZOOM

Analyse SWR, impédance, atténuation, adaptation. Fréquences : 100 KHz à 1500MHz

  • Testeur de câbles et antennes
  • Fréquences : 100 KHz à 1500MHz
  • Analyse SWR, impédance, atténuation, adaptation
  • Stock jusqu'à 100 slots
  • Connecteur N-femelle
  • Température de fonctionnement : 0 à 40°C

Description

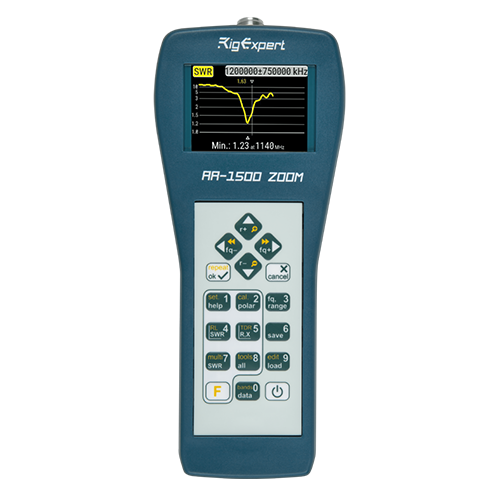

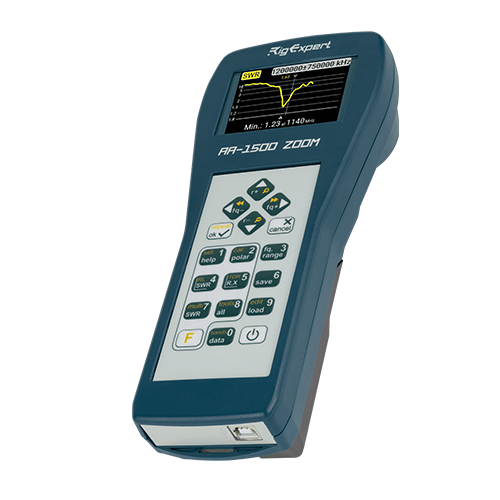

Le AA-1500-ZOOM de RigExpert est un testeur de câbles et d'antennes allant de 100KHz à 1500MHz. Il dispose d'un écran TFT couleur 320x240.

Le AA-1500-ZOOM est un outil permettant de tester l'efficacité et la performance des antennes et de vérifier le bon fonctionnement des câbles. Il permet d'enregistrer jusqu'à 100 analyses.

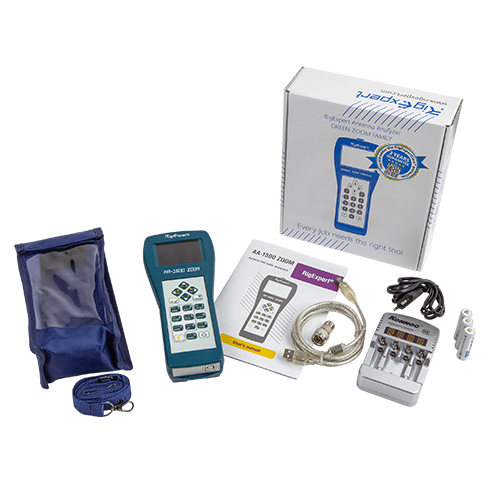

Le AA-1500-ZOOM est livré avec un kit complet comprenant :

  • Testeur
  • Adaptateur N vers UHF
  • Câble USB-B
  • Piles rechargeables
  • Chargeur de piles

Fonction

  • Analyse continue durant 4 heures d'affilée
  • TOS, perte de retour, R, X, Z, L, C à une seule fréquence
  • Diagramme de TOS (20, 50, 100, 250, 500 points)
  • Outils pour les câbles (facteur de vitesse et mesureur de longueur de câble, accordeur de stub, diagramme de perte de câble, diagramme d'impédance de câble)
  • Tableau TDR (réflectomètre à domaine temporel)

Application

  • Dispositif universel pour tester les antennes et les lignes d'alimentation d'antennes sur les bandes de 0 à 1500MHz
  • Tests rapides d'antennes et de câbles RF
  • Mesure de la longueur et du facteur de vélocité d'un câble
  • Configuration de segments de câble coaxial coupés à des longueurs correspondant à 1/4-λ ou 1/2-λ
  • Mesure des paramètres de RF tels que le transformateur et la trappe
  • Comparer les caractéristiques d'une antenne avant et après des évènements spécifiques (pluie, ouragans...)
  • Mesure les pertes liées au câble ainsi que son impédance
  • Capable de traduire des mesures en graphique
  • Mesure la capacité et l'inductance des charges réactives
  • Bouton d'aide intégré
  • Communication en BLE à l'application mobile
  • Mesure les paramètres d'un câble
  • Fonctionne sur piles rechargeables allant de 1,2 à 3,7V

Caractéristiques techniques

Alimentation Sur piles
Analyses exportables 100
Analyses stockables 100
Autonomie maximale 2 jours
Connecteur N-f
Contenu du kit 1 x Testeur AA-1500-ZOOM, 1 x Chargeur de piles, 1 x Câble USB-B, 1 x Adaptateur N vers UHF, Piles rechargeables
Dimensions 100x 230 x 55 mm
Fréquences 0-1500 MHz
Langues Anglais, Japonais, Ukrainien, Polonais
Poids 442g
Port USB 1x USB-B
Technologies Bluetooth (2,4GHz), UHF
Température de fonctionnement 0° à 40°C
