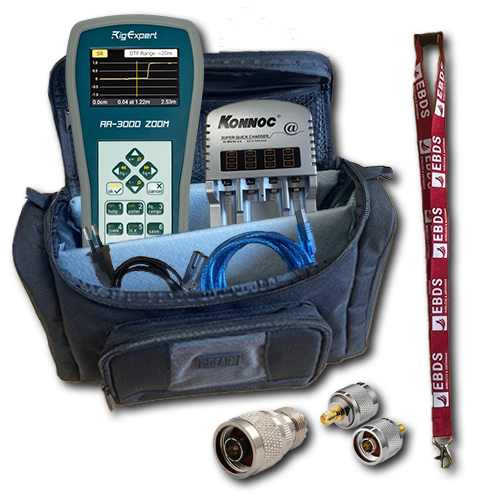

Pack complet AA-ZOOM-3000 comprenant :
- Testeur de câbles et d'antennes AA-3000-ZOOM RigExpert
- Sacoche de transport
- Câble USB/USB-B
- Adaptateurs N-m/N-m, N-m/SMA-f, N-m/RP-SMA-f, N-m/SMA-m
- Chargeur de piles
- Piles rechargeables
- Cordon tour de cou
- Documentation technique
Description
Le RIG-AA-3000-ZOOM-PACK de RigExpert est un pack complet comprenant le testeur de câbles et d'antennes AA-3000-ZOOM de RigExpert.
Le AA-3000-ZOOM est un outil fonctionnant sur les fréquences allant de 100KHz à 3GHz. Il permet de réaliser de nombreux tests sur des câbles et antennes afin d'établir les performances des équipements RF. Le AA-3000-ZOOM permet notamment de tester la bonne installation d'une antenne afin d'en contrôler l'efficacité, la performance ainsi que le bon fonctionnement des câbles. La mémoire du testeur a la capacité d'enregistrer jusqu'à 250 analyses.
Le RIG-AA-3000-ZOOM-PACK est un pack complet livré avec les éléments suivants :
- Testeur de câbles et d'antennes AA-3000-ZOOM RigExpert
- Sacoche de transport
- Câble USB/USB-B
- Adaptateurs N-m/N-m, N-m/SMA-f, N-m/RP-SMA-f, N-m/SMA-m
- Chargeur de piles
- Piles rechargeables
- Cordon tour de cou
- Documentation technique
Fonction
Le AA-3000-ZOOM de RigExpert dispose de différentes fonctions et permettent de nombreuses analyses :
- Analyse continue durant 5 heures d'affilée
- Multé (vérification rapide des antennes multibandes)
- TOS, R X, RL
- Diagrammes de Smith
- MultiSWR (TOS sur cinq fréquences choisies en même temps)
- Outils pour les câbles (Facteur de vitesse et mesure de la longueur de câble, accordeur de stub, Diagramme d'affaiblissement de câble, diagramme d'impédance de câble)

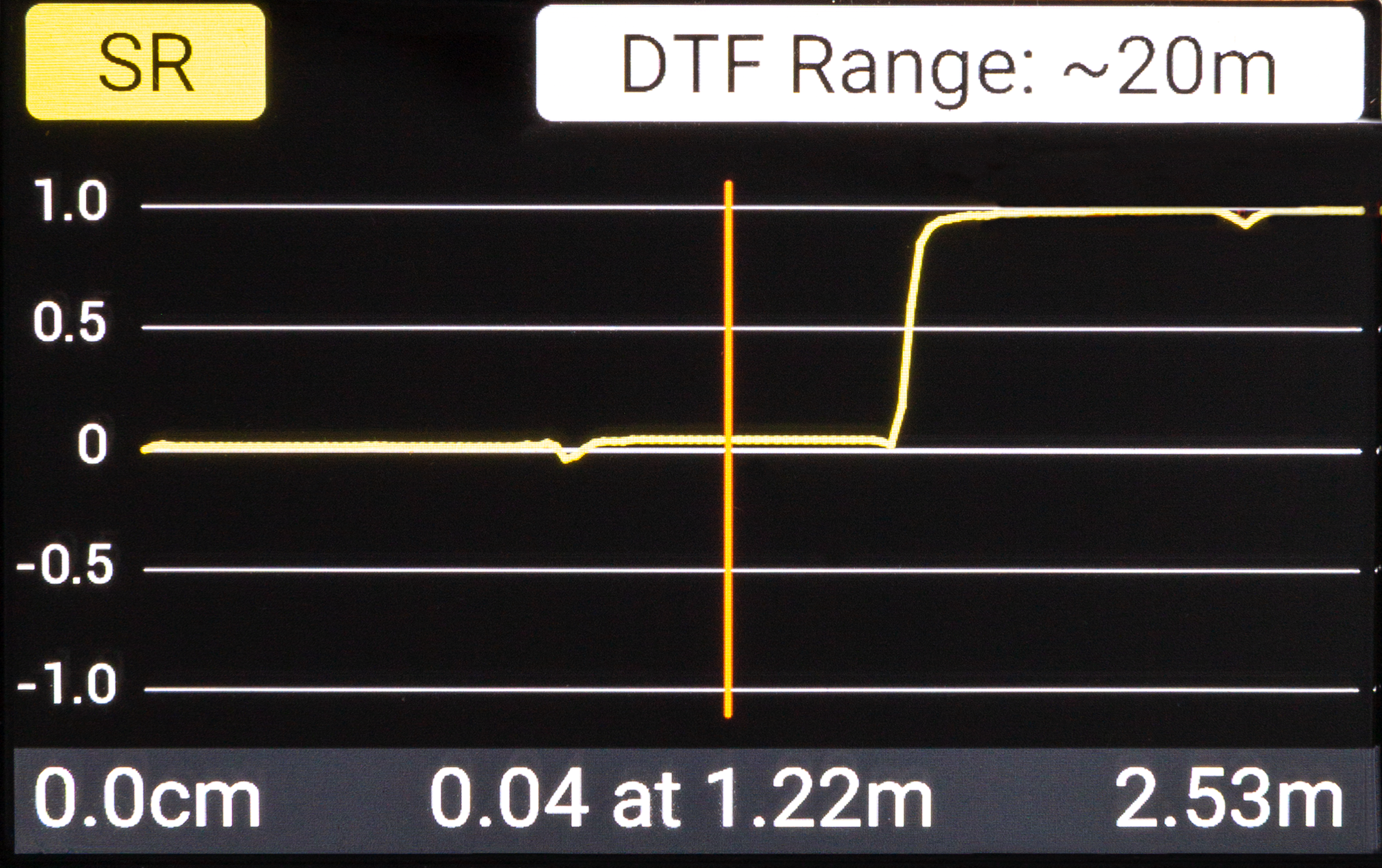

- Carte TDR (réflectomètre à domaine temporel)
Application
- Dispositif universel pour tester les antennes et les lignes d'alimentation d'antennes sur les bandes de 0 à 3000MHz
- Tests rapides d'antennes et de câbles RF
- Mesure de la longueur et du facteur de vélocité d'un câble
- Configuration de segments de câble coaxial coupés à des longueurs correspondant à 1/4-λ ou 1/2-λ
- Stockage des données d'étalonnage de l'OSL
- Etalonnage en usine
- Mesure des paramètres de RF tels que le transformateur et la trappe
- Comparer les caractéristiques d'une antenne avant et après des évènements spécifiques (pluie, ouragans...)
- Mesure les pertes liées au câble ainsi que son impédance
- Capable de traduire des mesures en graphique
- Mesure la capacité et l'inductance des charges réactives
- Bouton d'aide intégré
- Communication en BLE à l'application mobile
- Mesure les paramètres d'un câble
- Fonctionne sur piles rechargeables allant de 1,2 à 3,7V
Caractéristiques techniques
| Alimentation | Sur piles |
|---|---|
| Analyses exportables | 250 |
| Analyses stockables | 250 |
| Autonomie maximale | 2 jours |
| Connecteur | N-f |
| Contenu du kit | Testeur de câbles et d'antennes AA-3000-ZOOM, Câble USB/USB-B, Adaptateurs N-m/N-m, N-m/SMA-f, N-m/RP-SMA-f, N-m/SMA-m, Chargeur de piles, Piles rechargeables, Cordon tour de cou, Documentation technique |
| Dimensions | 230 x 100 x 55 mm |
| Fréquences | 0-3000 MHz |
| Langues | Français, Anglais, Espagnol, Allemand, Portugais, Italien, Japonais, Ukrainien |
| Poids | 650g |
| Port USB | 1 x USB-B |
| Technologies | UHF, VHF |
| Température de fonctionnement | 0° à 40°C |
| Types d'analyse | Abaque de Smith, Graphiques R, X,, Impédance, ROS/TOS (SWR) |
