- Antenne combinée 7-en-1
- Ultra larges bandes : inclus 450MHz
- 4x4 MiMo 4G/5G + GPS/GNSS
- 2x2 MiMo WiFi 2,4-5GHz
- IP69K
- Gain max : 7dBi
- Gain GPS/GNSS 21dB LNA
- Multiples fixations : magnétique, par emboitement ou en surface
Description

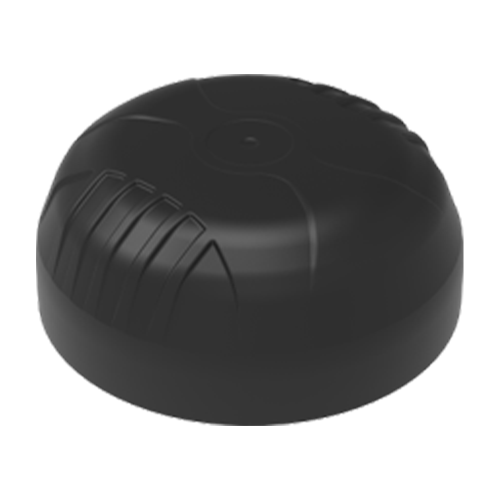

L'antenne MIMO-4-17 de Poynting est une antenne combinée 7-en-1. Elle est 4x4 MiMo 2G/3G/4G/5G, 2x2 MiMo WiFi et GPS/GLONASS. Cette antenne compacte intègre alors 4 éléments cellulaires, 2 éléments wifi et un élément GPS dans un seul et même boîtier. La MIMO-4-17 couvre les bandes de 617 MHz à 6000 MHz, ainsi que le spectre LTE et 5G pour les bandes CBRS de 450 MHz et 3,5 GHz. La 3ème antenne est un élément GPS/GNSS actif à haute performance pouvant fonctionner jusqu'à -40°C. La 4ème est une antenne WiFi. Cette antenne combinée offre jusqu'à 7dBi de gain.
La MIMO-4-17 est une antenne omnidirectionnelle qui offre de très hautes performances grâce à sa conception. Les diagrammes de rayonnement de tous les éléments rayonnants offrent un excellent équilibre entre omnidirectionnalité, diversité des diagrammes et bonnes capacités de rayonnement. Il s'agit d'un critère important pour le marché du transport et de la marine, pour lequel l'antenne a été spécifiquement conçue. L'antenne répond parfaitement aux applications utilisant une large gamme de technologies radio, tout en restant à l'épreuve du temps. C'est pourquoi, les principales applications concernent les véhicules commerciaux /industriels, le secteur maritime / côtier, le M2M et d'autres systèmes IoT.
Disposant d'un coffret robuste et résistant au feu, la MIMO-4-17 embarque 7 câbles coaxiaux de 2m avec 7 connecteurs SMA-m et 2 adaptateurs RP-SMA-m. Elle dispose de nombreux moyens de fixation ce qui la rend simple d'installation et facilement adaptable à tous types d'applications. Vous pouvez la fixer en montage traversant (par perçage), en surface via un support adhésif ou sur un support magnétique. Toutes les fixations sont incluses.
Caractéristiques techniques
| Connecteur | RP-SMA-m, SMA-m |
|---|---|
| Dimensions | 254x128x145mm |
| Fixation | Magnétique, Traversante |
| Format | Dôme |
| Fréquences Antennes | 5G (3100-3800 MHz), 5G (5100-5900 MHz), 5G (6000 MHz), GNSS (1575,42 MHz), LTE (1400 MHz), LTE (1700 MHz), LTE (1800 MHz), LTE (1900 MHz), LTE (2100 MHz), LTE (2300 MHz), LTE (2600 MHz), LTE (600 MHz), LTE (700 MHz), LTE (800 MHz), LTE (900 MHz), WiFi (2400-2485 MHz), WiFi (5150-5875 MHz), WiFi (5945-7125 MHz) |
| Gain LNA | 21 dBi |
| Gain max | 7 dBi |
| Impédance | 50 Ohm |
| Installation | Intérieur et Extérieur |
| Longueur du câble | 2m |
| Poids | 1,200kg |
| SiSo/MiMo WiFi | 2x2 MiMo |
| SiSo/MiMo cellulaire | 4x4 MiMo |
| Technologies Antennes | 4G, 5G, GPS/GNSS, WiFi |
| Type d'antenne | Omnidirectionnelle |
| Type de produit | Antenne |
